Fonctionnement d’une éolienne : principe et étapes

Si vous avez déjà levé les yeux par grand vent, vous vous êtes sûrement demandé : « qu’est-ce qui fait vraiment tourner ces pales ? ». J’ai eu la même curiosité en rénovant ma maison, entre deux chantiers d’isolation et une pompe à chaleur capricieuse. À force d’expliquer le chauffage à des amis propriétaires, je me suis rendu compte que l’éolien obéit exactement à la même logique : comprendre ce qui se passe « dans la boîte », pour mieux juger ce que ça produit et quand.

Ici, on va suivre un fil clair : du vent à l’arbre de rotation, puis de l’arbre à l’électricité utilisable. On passera par les vitesses de vent clés, la courbe de puissance, et ce qui change entre terre et mer. Promesse simple : une explication technique utile, sans jargon gratuit, pour savoir lire les limites comme les atouts du fonctionnement d’une éolienne.

Du vent à l’énergie mécanique : comment le rotor capte l’énergie

On croit souvent que « les pales tournent parce que ça souffle ». En réalité, le rotor tire sa force de l’aérodynamique et d’une orientation millimétrée face au vent. C’est ce duo qui transforme un flux d’air chaotique en mouvement utile.

Aérodynamique des pales : portance, pas variable et couple

Chaque pale est un profil d’aile : quand l’air l’enveloppe, une différence de pression crée de la portance, plus efficace qu’une simple poussée frontale. L’angle d’attaque est ajusté en continu grâce au pas variable (le « pitch ») : trop faible, on perd d’énergie ; trop fort, la traînée augmente et la pale décroche. Ce réglage fin maximise le couple mécanique transmis au moyeu et donc au rotor.

Sur un site peu venté, on préfère souvent des pales plus longues pour capter davantage d’énergie, au prix de charges mécaniques supérieures. Côté exploitation, un bon pilotage du pitch limite les à-coups sur l’arbre, ce qui réduit la fatigue des matériaux et prolonge la durée de vie. À la clé : une rotation plus régulière, gage de rendement et de fiabilité.

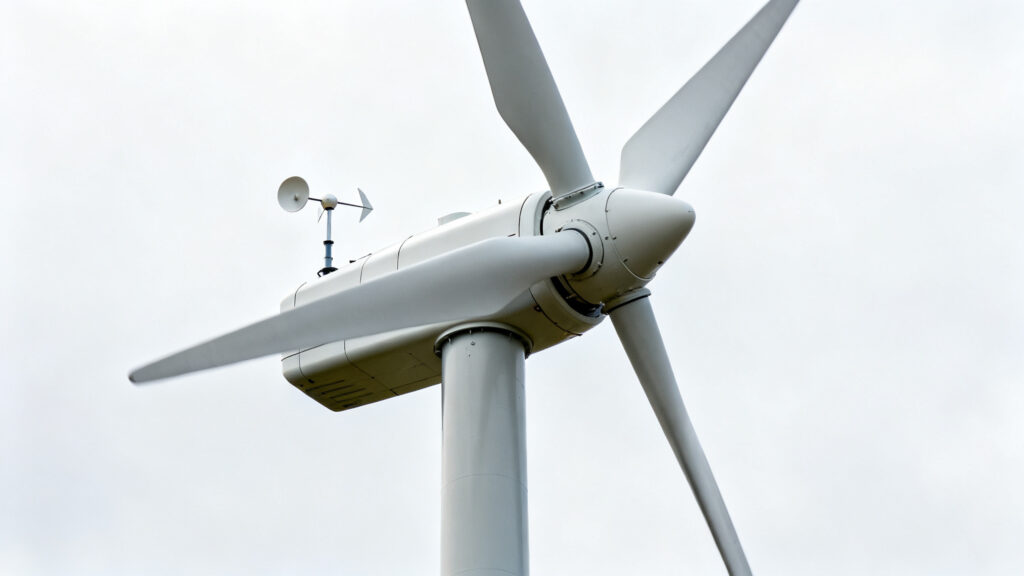

Orientation face au vent : anémomètre, girouette et système yaw

Pour rester bien face au flux, la nacelle s’oriente grâce à un système de yaw commandé par une girouette et un anémomètre. L’ordinateur de bord corrige en permanence l’orientation pour capter l’énergie maximale, mais aussi pour limiter les efforts latéraux et la fatigue structurelle. En zone de turbulence (relief, obstacles), ces ajustements sont plus fréquents et la production peut être moins stable.

En dessous d’une vitesse minimale dite de démarrage, le rotor ne tourne pas, car l’énergie récupérable ne compense ni les pertes ni les efforts de pilotage. Dès que le vent franchit ce seuil, l’orientation et le pitch travaillent ensemble pour lisser la rotation. À l’inverse, si le vent devient trop fort, l’orientation et le pas servent aussi à réduire l’effort aérodynamique avant d’envisager l’arrêt.

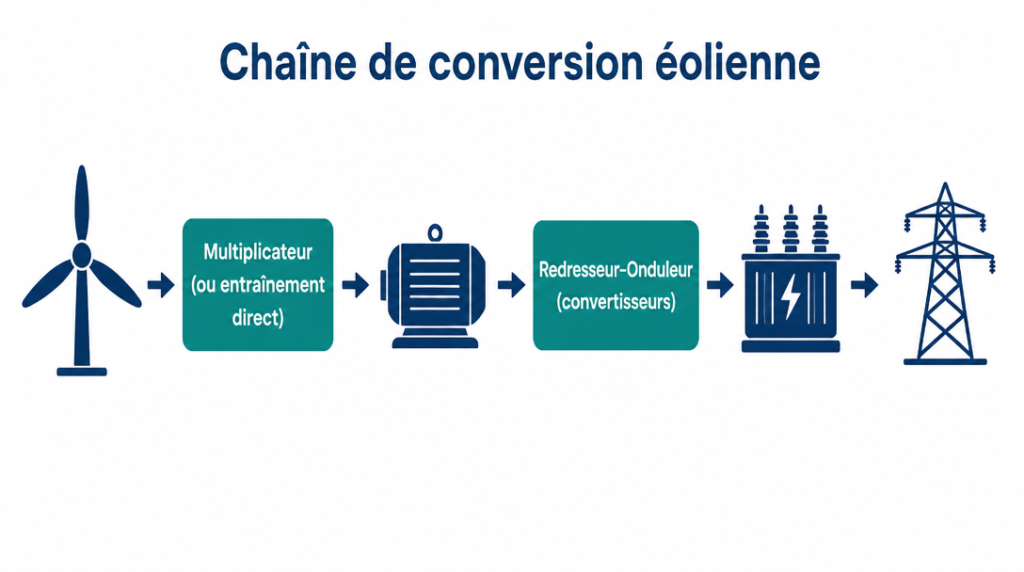

De l’énergie mécanique à l’électricité : la chaîne de conversion

Une fois l’arbre entraîné, il faut convertir cette rotation en courant exploitable. Entre l’axe du rotor et le poste de livraison, chaque maillon compte : multiplication de vitesse (ou pas), génératrice, puis électronique de puissance qui met l’électricité au bon format pour le réseau.

Multiplicateur de vitesse ou entraînement direct

Beaucoup d’éoliennes utilisent un multiplicateur (gearbox) pour augmenter la vitesse de rotation et adapter le couple à la génératrice. C’est une solution bien connue, compacte et économique, mais qui demande une maintenance attentive (lubrification, usure). D’autres machines misent sur l’entraînement direct (direct drive) : pas de gearbox, une génératrice de grand diamètre, plus de couple à basse vitesse et moins de pièces mobiles, avec un gain potentiel de fiabilité et de bruit, mais une nacelle plus lourde.

Génératrice, convertisseurs et raccordement au transformateur

La rotation alimente une génératrice (synchrone ou asynchrone) qui produit un courant brut. Ce signal est redressé puis recompensé par un onduleur (électronique de puissance) pour tenir la fréquence et la tension du réseau, tout en gérant le facteur de puissance et les harmoniques. Ce pilotage garantit une qualité d’onde conforme aux exigences du gestionnaire.

En pied de mât, un transformateur élève la tension pour limiter les pertes sur la liaison vers le poste de livraison. Ce dernier regroupe protections, mesure et communication. Pour le propriétaire qui s’interroge sur la stabilité du réseau, le message est simple : la mise en forme de l’électricité n’est pas laissée au hasard, elle est pilotée et contrôlée en continu.

Conditions de fonctionnement et performances réelles

Ce qui intéresse au final, c’est « quand ça produit, et combien ? ». Trois notions clés répondent à cette question : les vitesses de vent caractéristiques, la courbe de puissance et le facteur de charge sur l’année.

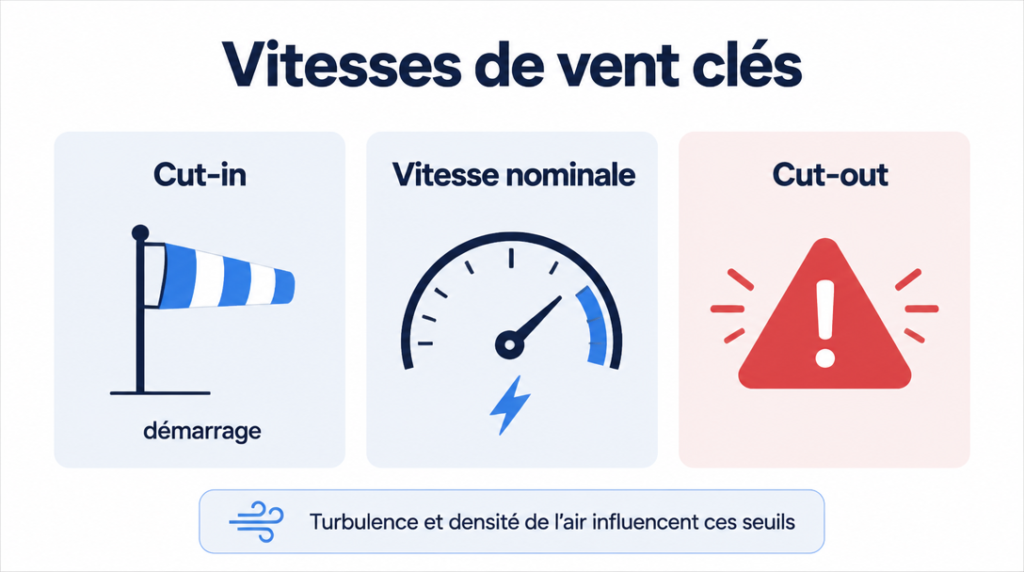

Démarrage, vitesse nominale et arrêt de sécurité

Une éolienne démarre généralement vers la vitesse dite cut-in, souvent entre 3 et 4 m/s : en dessous, l’anémométrie n’indique pas assez d’énergie pour compenser les pertes. La puissance augmente ensuite jusqu’à la vitesse nominale où la turbine atteint son plafond. Par grand vent, on évite la surcharge : le pas des pales limite l’effort, puis on atteint la vitesse cut-out (autour de 25 m/s selon modèles) qui déclenche l’arrêt pour la sécurité.

• Cut-in : démarrage, production modeste mais croissante.
• Nominale : puissance maximale régulée par le pitch.
• Cut-out : arrêt préventif pour préserver structure et génératrice.

La turbulence et la densité de l’air (température, altitude) modifient ces seuils effectifs et la régularité de la production. Sur un site clair et froid, la machine respire mieux : une différence qui se voit sur l’année.

Courbe de puissance et loi de Betz

La courbe de puissance relie la vitesse du vent à la puissance délivrée. Théoriquement, la loi de Betz plafonne l’énergie récupérable à environ 59 % de l’énergie cinétique du vent traversant le rotor. Dans la vraie vie, on est en dessous : pertes mécaniques (frottements, gearbox), pertes électriques (convertisseurs, transformateur) et régulation par le pitch réduisent le rendement global.

Comprendre cette courbe, c’est savoir que quelques nœuds de vent en plus peuvent doubler la puissance instantanée, car l’énergie du vent croît avec le cube de la vitesse. C’est aussi accepter que l’optimum n’est pas permanent : la machine s’adapte pour rester dans sa zone sûre, quitte à écrêter la pointe de production.

Facteur de charge : ordres de grandeur en France

Sur une année, le facteur de charge exprime le rapport entre l’énergie réellement produite et ce que la machine ferait si elle tournait à sa puissance nominale en continu. En France, on observe souvent 20-30 % onshore selon gisement et taille de rotor, contre 35-50 % offshore grâce à des vents plus réguliers. Le foisonnement des parcs répartis sur le territoire lisse la variabilité, utile pour l’équilibre du système.

Mon conseil : quand vous lisez une annonce de puissance, intéressez-vous toujours au facteur de charge. C’est lui qui rapproche la théorie de la réalité économique.

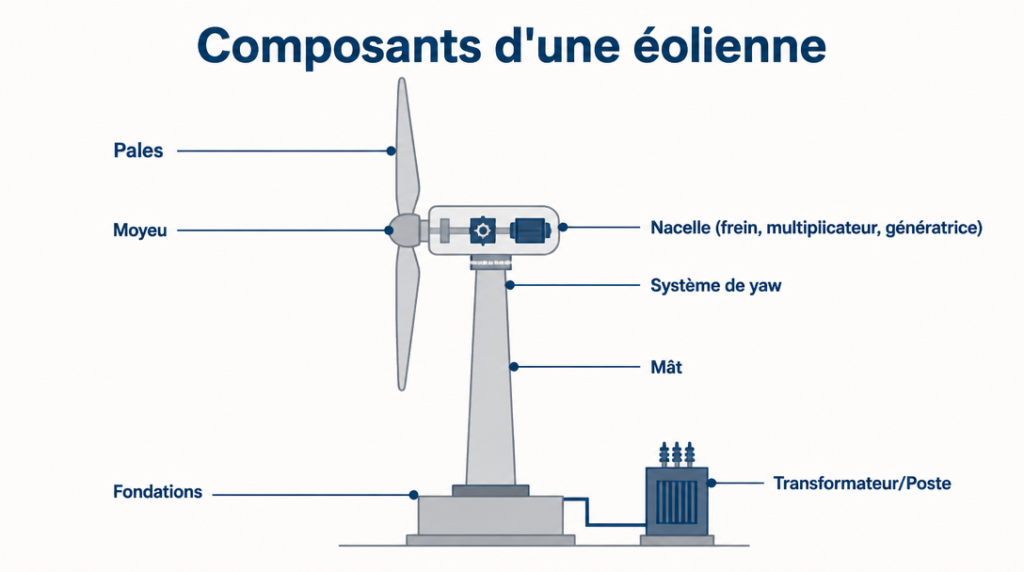

Les composants clés d’une éolienne

Pour se repérer, visualisez une chaîne continue : rotor, nacelle, mât et fondations, puis câblage et transformateur. Chaque élément joue un rôle précis dans la conversion du vent en électricité.

Rotor et pales

Les pales composites en résines et fibres allient légèreté et rigidité. Elles sont fixées au moyeu où des actionneurs règlent le pitch. Des capteurs surveillent charges et vibrations pour adapter en temps réel le pilotage. Plus les pales sont longues et bien profilées, plus le rotor capte d’énergie à vent égal, mais les charges augmentent et l’entretien des bords d’attaque devient crucial.

Nacelle : frein, multiplicateur, génératrice

Dans la nacelle se concentrent les organes majeurs : frein mécanique sur l’arbre rapide, gearbox si présente, génératrice et systèmes de refroidissement. Le frein aérodynamique par le pitch fait le gros du travail à l’arrêt, le frein disque assure la sécurité et l’immobilisation pour la maintenance. Un aménagement propre et ventilé se traduit par moins de contraintes thermiques et d’arrêts intempestifs.

Mât, fondations, câblage et transformateur

Le mât transmet les charges au sol, appuyé sur des fondations adaptées au terrain. Les câbles descendent vers le transformateur et le poste de livraison qui regroupent protections et mesure. Un bon accès maintenance limite la durée d’immobilisation : c’est une ligne de coût souvent sous-estimée, mais visible dans la disponibilité annuelle.

• Rotor : capte l’énergie et la stabilise via le pitch.
• Nacelle : convertit et protège, cœur technique de la turbine.
• Infrastructure : mât, fondations et poste pour transmettre en sécurité.

Raccordement au réseau et qualité de l’électricité

Une éolienne n’injecte pas un courant « sauvage » : la puissance est convertie, synchronisée et protégée pour rester conforme au réseau public.

Conversion, synchronisation et contrôle tension-fréquence

Les convertisseurs gèrent la fréquence et la tension de sortie, pilotent la puissance réactive et appliquent des pentes de montée/descente (ramp rate) pour éviter les à-coups. L’onduleur reconstruit une sinusoïde propre et se cale sur le signal du réseau : la synchronisation est active, pas subie. Résultat : une contribution stable, telle qu’exigée par les codes de raccordement.

Sécurité réseau : protections et maintien en tension

En cas d’anomalie, des protections déclenchent ou adaptent la puissance : surtension, surintensité, fréquence hors plage. Les turbines modernes assurent un « ride-through » (LVRT/HVRT) : elles traversent de brèves chutes ou hausses de tension pour stabiliser le système plutôt que de sortir brutalement. C’est cette discipline qui évite l’effet domino lors d’incidents réseau.

Éolien terrestre et en mer : ce qui change côté fonctionnement

On me demande souvent si « en mer ça marche pareil ». Le principe est le même, mais des différences techniques pèsent sur la production et la régularité.

Différences techniques majeures

En offshore posé, les vitesses de vent sont plus élevées et régulières, ce qui autorise des rotors géants et des nacelles plus lourdes. En flottant, la plateforme bouge : les algorithmes de contrôle gèrent ces mouvements pour garder l’angle d’attaque optimal et protéger la structure. La corrosion impose des matériaux et des maintenances adaptés, avec une logistique très différente de la terre ferme.

Impact sur puissance et facteur de charge

Ces conditions marines plus stables tirent la courbe de puissance vers le haut et réduisent les à-coups. La disponibilité reste élevée malgré des opérations de maintenance plus complexes, car elles sont planifiées par fenêtres météo. À la fin, le facteur de charge offshore dépasse souvent l’onshore, ce qui explique l’essor des grands projets en mer.

Il y a une chose que l’on perçoit mal quand on découvre l’éolien : ce n’est pas une machine « à tout faire ». Comme un bon système de chauffage, elle donne son plein potentiel quand le dimensionnement, le site et le pilotage sont cohérents. Le fonctionnement d’une éolienne obéit à des lois simples, mais l’excellence se joue dans les détails : réglages fins, maintenance carrée, choix du site. À ta place, je retiendrais surtout les trois leviers que tu maîtrises en lecture : les vitesses clés, la courbe de puissance, et le facteur de charge qui remet les promesses à leur juste place.

FAQ

Quel est le principe de fonctionnement d’une éolienne ?

Le vent transporte une énergie cinétique qui met en rotation les pales : le rotor fournit un couple mécanique transmis à la génératrice. L’électronique de puissance transforme ensuite ce courant brut pour qu’il soit bien synchronisé avec le réseau. On passe donc d’une énergie de déplacement de l’air à une électricité prête à l’emploi via la génératrice et les convertisseurs.

Comment fonctionne une éolienne quand il n’y a pas de vent ?

Elle ne produit pas d’électricité en dessous du seuil de cut-in, car l’énergie du vent est insuffisante pour vaincre les pertes. Les systèmes auxiliaires (capteurs, contrôle) sont alimentés par le réseau ou une batterie interne, mais ils ne servent pas à fabriquer de l’énergie. Sans vent utile, pas de production : c’est aussi simple que ça.

Est-ce qu’il y a un moteur dans une éolienne ?

Pas pour faire l’électricité. En revanche, de petits moteurs auxiliaires actionnent l’orientation de la nacelle (yaw) et le pitch des pales. Ces actionneurs optimisent le rendement et la sécurité, mais ils ne « remplacent » pas le vent. Le moteur principal, c’est l’air qui passe dans le rotor.

Pourquoi une éolienne s’arrête quand il y a trop de vent ?

Au-delà de la vitesse cut-out, les charges mécaniques et électriques dépasseraient les limites sûres. Le contrôle réduit d’abord l’effort avec le frein aérodynamique via le pitch, puis le frein mécanique immobilise l’arbre si nécessaire. L’objectif est clair : préserver l’intégrité de la structure et redémarrer sereinement dès que les conditions redeviennent normales.

Quelle différence entre éolien terrestre et en mer ?

En mer, les vents sont plus réguliers et forts : les turbines sont plus grandes et délivrent un facteur de charge supérieur. À terre, l’accessibilité est meilleure, mais la variabilité du vent est plus marquée. Les fondations sont posées en offshore classique et flottantes en grande profondeur, avec des exigences de corrosion et de maintenance spécifiques.
